採用事例

狭隘箇所の具体的な事例としては、次のような箇所に採用されました。
　

両側が万年塀の路地。幅員が1.35～2.45ｍの箇所に３スパン。
　

両側に民家が密集した路地。幅員は2.7ｍですが、盆栽等があり実際の幅員は1.5ｍ程度。１スパン

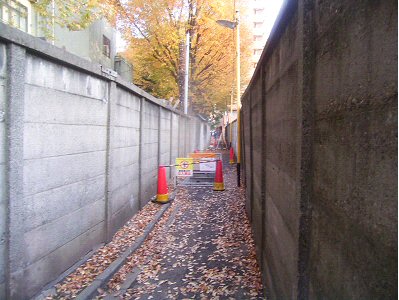

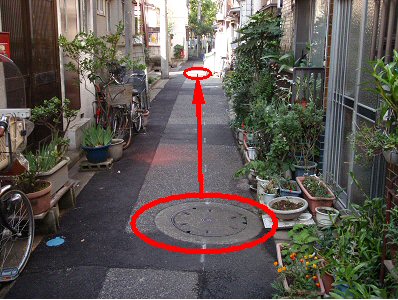

両側が基礎のない万年塀の路地	両側に民家が密集している路地

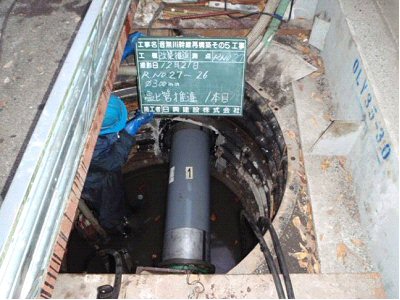

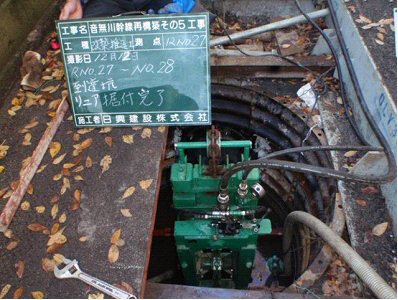

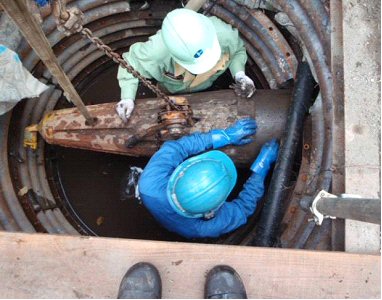

発進・到達立坑は、φ1500のライナープレートからの施工を行いました。

施工実績

番号	施工時期	工事名	場所	施工概要
				既設管		新設管		推進延長（ｍ）
				管種	管径	管種	管径	推進延長（ｍ）
1	2005年6月	宮城県塩釜市公共下水道改築工事	宮城県	陶管	250	推進用塩ﾋﾞ管	200	33.50
2	2005年11月	千葉県浦安市公共下水道改築工事	千葉県	鉄筋ｺﾝｸﾘｰﾄ管	250	推進用ｾﾗﾐｯｸ管	250	17.30
3	2005年12月	ＪＲ西日本山陰本線伏せび	京都府	陶管	250	推進用ﾚｼﾞﾝｺﾝｸﾘｰﾄ管	300	9.09
4	2006年11月	ＪＲ西日本播但線伏せび	兵庫県	陶管	250	推進用ﾚｼﾞﾝｺﾝｸﾘｰﾄ管	300	21.50
5	2007年2月	ＪＲ九州日豊本線伏せび	福岡県	陶管	460	推進用ﾚｼﾞﾝｺﾝｸﾘｰﾄ管	600	15.60
6	2007年5月	千葉県千葉市公共下水道改築工事	千葉県	塩ﾋﾞ管	300	推進用塩ﾋﾞ管	300	20.89
7	2007年11月	京都府八幡市公共下水道改築工事	京都府	鉄筋ｺﾝｸﾘｰﾄ管	250	推進用塩ﾋﾞ管	250	26.19
8	2007年11月	東京都公共下水道改築工事	東京都	陶管	300	推進用塩ﾋﾞ管	350	25.05
					300		350	10.90
					300		350	47.90
9	2008年12月	ＪＲ西日本山陰本線滝山伏せび	鳥取県	陶管	460	推進用鉄筋ｺﾝｸﾘｰﾄ管	500	33.40
10	2009年12月	音無川幹線再構築その５工事	東京都	陶管	230	推進用塩ﾋﾞ管	300	23.45
	2009年12月			陶管	300		350	25.15
	2009年12月			陶管	300		400	18.75
	2010年2月			陶管	230		400	38.80
	2010年3月			鉄筋ｺﾝｸﾘｰﾄ管	250		300	28.70
11	2010年3月	ＪＲ西日本山陰本線泊伏せび	鳥取県	陶管	460	推進用鉄筋ｺﾝｸﾘｰﾄ管	500	19.00
12	2011年10月	生活系配管補修工事	栃木県	鉄筋ｺﾝｸﾘｰﾄ管	250	推進用塩ビ管	250	13.72
13	2012年7月	一般国道40号美深町豊清水横断管渠補修外一連工事	北海道	ｺﾙｹﾞｰﾄ管	900	推進用鉄筋ｺﾝｸﾘｰﾄ管	600	34.85
14	2013年10月	平成25年度郡山管内下り白河SIC のり面応急復旧工事	福島県	ｺﾙｹﾞｰﾄ管	1000	推進用鉄筋ｺﾝｸﾘｰﾄ管	600	20.00
15	2013年11月	平成25年度雨水排水施設修繕業務	神奈川県	鉄筋ｺﾝｸﾘｰﾄ管	700	推進用ﾚｼﾞﾝｺﾝｸﾘｰﾄ管	600	9.61
16	2016年7月	工場排水系配管補修工事	栃木県	鉄筋ｺﾝｸﾘｰﾄ管	300	推進用塩ビ管	250	12.55
17	2018年2月	29-災　第2091号下水道災害復旧工事	宮城県	塩ビ管	250	推進用塩ビ管	250	30.6
18	2018年3月	下水道管渠改築工事	愛知県	陶管	380	推進用塩ビ管	400	22.4
19	2020年12月	工場内改築推進工事	静岡県	塩ビ管	200	推進用レジンコンクリート管	200	60
20	2021年1月	井田川・能褒野処分区下水道管渠改築工法（その1）	三重県亀山市	更生管	300	推進用塩ビ管	250	41
						合計		637.5

令和元年5月末現在　延長合計　637.5ｍ
